小型CNC搅拌摩擦焊接铣削一体机

小型CNC搅拌摩擦焊接铣削一体机

l  该机由中南大学教授与我公司联合研制。

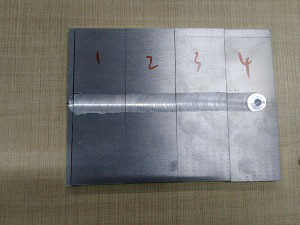

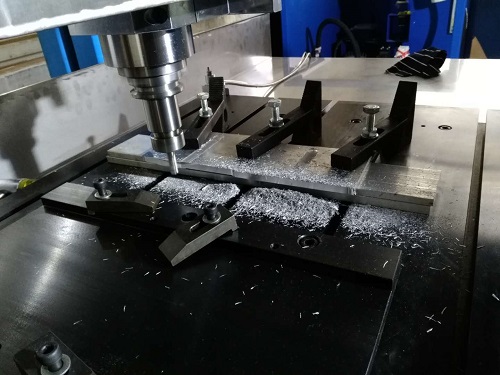

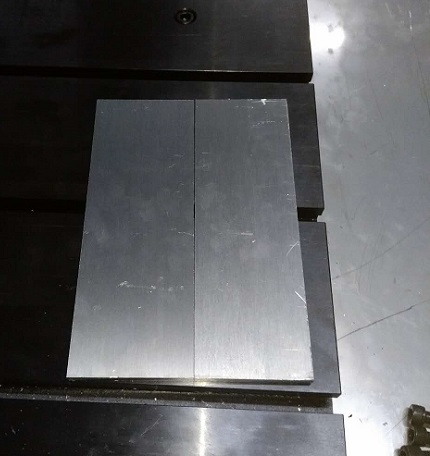

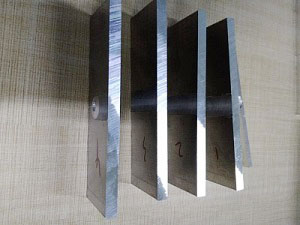

l  用于将两块铝合金板的搅拌焊接到一起，焊接强度与铝板本身强度相当，并具有铣削功能。

l  与其他铝合金焊接方式相比，该机具有焊接强度高，焊接深度大，无变形，焊接面美观。

l  机器采用高强度钢结构龙门机身，松下伺服系统控制X-Y-Z方向运动，液压马达实现焊接头高扭矩旋转。

l  采用CNC铣床数控系统，能够实现焊接头二维插补运动。

l  实时数字显示刀头转速。

l  CNC数控刀头测量仪，精准测量焊接头高度。

l  自动-手动自由变换，操作简单。

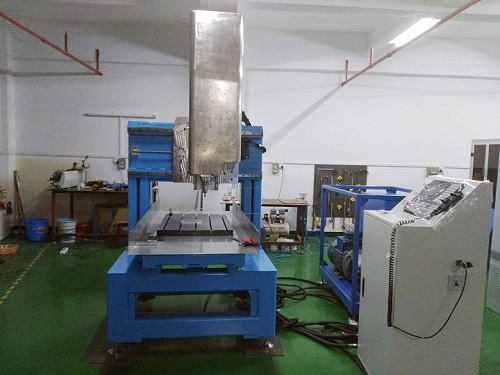

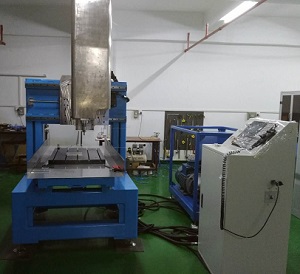

l  机器由主机、电控柜、液压系统三部分组成。

l  机器参数

长宽高=2.1X1.27X2.8m

工作台尺寸： 900X600mm

主机重量： 约2.7t

刀头转速： 120~1200rpm可调

刀头扭矩（900rpm时）： 210Nm

X-Y方向横向推力： 300KG

Z方向焊接压力： 100~350Kg（可调）

液压系统功率： 22KV

机器总功率： 380VAC， 27KW

压缩空气需求： 6Bar， 35L/Min

我公司以研发制造各种非标设备为主，主要有自动化检测设备、组装安装设备、摆盘包装设备、自动化加工生产设备、液压设备等。我公司由三十年设计经验的工程师带领，制造的非标设备有三百多款，无一失败。设备远销国内外。

我公司郑重承诺客户：设备不成功全额退款。

联系方法：13632915501 王经理； 15361024066 杨经理
